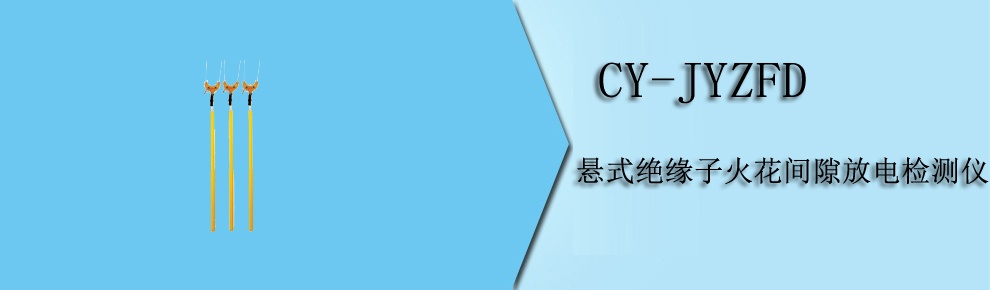

CY-JYZFD 懸式絕緣子火花間隙放電檢測儀

點擊:

一、概述

目前我國檢測絕緣子一般采用火花間隙方法,本產品是概據絕緣子兩端存在的電壓差的原理，火花間隙一般都是固定式，我司生產的電光火花間隙測量器，是根據電位等級可調固定式，操作桿頂端有可調角度測量頭。檢測絕緣子是，叉的一側與絕緣子的鋼帽接觸，另一側跨過被測絕緣子與相鄰絕緣子鋼帽或金屬接觸，間隙整定電壓放電產生火花放電，并發出放電響聲和燈光。若是絕緣子不良的（低值或零值），則分布在該絕緣子上的電位差點很小或者或等于零，就不能擊穿火花間放電，聽不到放電聲響，燈光也不亮，此種瓷瓶就為零值，應立即更換。

我司為了能使在檢測瓷瓶既分辨清晰，判斷正確特制了一種新型火花、燈光顯示測量器。帶電檢測35-500kV懸式絕緣子，用于發電廠、變電所、和輸電線路懸式絕緣子串檢測零值之用。

二、操作方法

登桿前，將操作桿連接并調好球頭間隙，保持操作桿安全距離，系好安全帶進行檢測工作，燈亮有放電聲為良好絕緣子，不亮不放電為零值絕緣子。

各種電壓等級調整間隙距離見下表：

各種電壓等級調整間隙距離
額定電壓kV	間隙距離mm
10	0.4
35	0.4
110	0.5
220	0.6
330	0.6
500	0.6

當測量35kV以上電壓等級的絕緣子串時，當發現同一串中的零值絕緣子達到下表情況時，應立即停止測量。

電壓等級（千伏）	35	110	220	330	500
絕緣子中每串串片數	3	7	13
發現零值片數	1	3	5

三、試驗及總長度

操作桿的總長度、最短的有效長度、金屬接頭長度，手持部分長度，各部長度應符合下表規定。

額定電壓KV	最短有效果長度M	金屬接頭長度M	手持部分長度M
10	0.70	0.10	0.60
35	0.90	0.10	0.60
110	1.30	0.10	0.70
220	2.10	0.10	0.90
330	3.20	0.10	1.00
500	4.10	0.10	1.00

10-500KV電壓等級操作桿，電氣性能符合下表規定

額定電壓 KV	試驗電級間距離M	工頻網絡擊穿電壓KV	1分鐘工頻耐壓KV
10-35	0.6	180	150
110	1.00	300	250
220	1.80	510	450
330	2.80	420 5分鐘
500	3.70	580 5分鐘
